Dampfgenerator-Technikanordnung

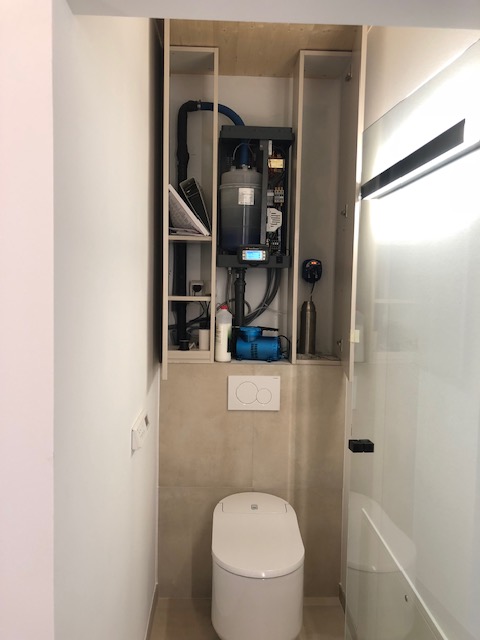

Technikbereich-dampfbad, Dampfbadtechnik von Soleum

Der Klassiker: Die Dampfbadtechnik wird oberhalb des WCs montiert. Das Dampfbad befindet sich zumeist nebenan oder direkt gegenüber der WC-Wand.

Dampfgenerator-Technikanordnung

Dampfgenerator-Technikanordnung

Für die Dampfbadtechnik eines Dampfbades benötigen Sie Platz. Entweder gehen Sie in die Höhe oder in die Breite. Ein gutes Maß ist eine Breite von 60-70cm und eine Höhe von 2m.

Die Abmessung des Dampfgenerators (JE NACH GERÄT!)  ist zumeist:

Gerätegröße BxHxT [mm]: 540 x 695 x 320
Dazu rechnen Sie unterhalb noch Platz für die sanitären Anschlüsse (Siphon,..) und oberhalb ca. 60cm für den Bogen der Dampfleitung (28-40mm Kupfer- oder Edelstahlleitung / kautschukisoliert je nach Gerätetyp). Für die Verbindung Dampfbehälter zu Kuperleitung nimmt man ein Stück Dampfschlauch.
Den Sole-Kompressor ,falls gewünscht, stellt man für gewöhnlich auf den Boden oder auf ein Podest.

Voraussetzungen für die Dampfbadtechnik

Die Heizmatten haben eine Leistung von ca. 300W/m2 ( eigene 230V Zuleitung für die Heizmatten verlegen , es sind meistes 2 Heizkreise, Wände und Sitze/Boden getrennt) . Die Heizleistung bei größeren Kabinen kann oft 4000W übersteigen. Der Kompressor hat ca. 300W

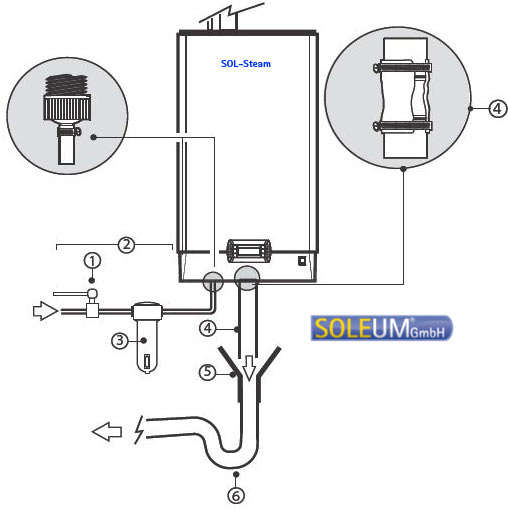

Der Dampfgenerator braucht einen fixen Wasseranschluss und einen Ablauf.  Das Display des Dampfgenerators kann man bei unserem Gerät vor die Kabine versetzen (je nach Geräteauswahl).

Weiters kann der Dampfgenerator zB. via Edelstahlschalter in der Kabine ein-/ausgeschaltet werden (potentialfrei).

Der Dampfauslass ist möglichst weit weg von den Füßen zu platzieren ( sehr heiß beim Dampfauslass!). Gefälle immer entweder Richtung Dampfauslass oder zurück zum Dampfgerät – KEINE WASSERSÄCKE BILDEN!



Dampfbadtechnik Anordnung

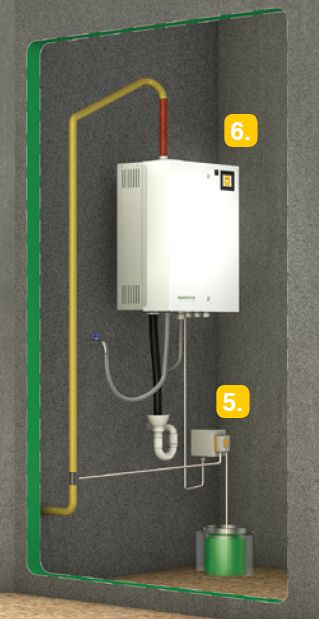

Dampfbadtechnik_Schema

Technikbereich Dampfbad

Die Dampfbadtechnik sollte so nah wie möglich beim Dampfbad montiert werden.

Lange Dampfleitungen verursachen ein Kondensieren des Dampfes in der Leitung und somit eine schlechtere Dampfbildung.

Im Bild sehen Sie eine gängige Auswahl:

  • hochwertiger Dampfgenerator
  • Duftstoffpumpe
  • Sole-Zerstäubungs Technik (Meeresklima in der Dampfkabine)
  • Technikkasten von SOLEUM
Schema Dampfbadtechnik

Schema Dampfbadtechnik und Zubehör

  1. Dampfgenerator (nach Wahl Kunde)
  2. Technikkasten SOLEUM (Anschluss für Heizmatten, Lichter, Schalter,..)
  3. Dampfschlauch (DN25/DN40 – je nach Dampfgenerator)
  4. Kupferleitung (25mm oder 42mm – je nach Dampfgenerator) mit Amaflex-Isolierung
  5. Wasserzulauf 3/4″ Aussengewinde
  6. Abwasseranschluss Durchmesser= 1 1/4″
  7. Duftstoffpumpe
  8. T-Stück in der Dampfleitung (zur Einbringung des Duftstoffes)
  9. Behälter mit Duftstoff für Dampfbäder (Mischverhältnis nach Wahl Kunde)
  10. Dampfdüse = Verblendung lt. Auftrag (je nach Dampfleitung)
  11. ölfreier Luftkompressor für Salzwasser-Zerstäubung (Solevernebelung)
  12. Düse für Salzwasser-Zerstäubung (Solevernebelung)  INNEN in der Kabine
